电子特气 | 三氯硅烷智能化在线分析解决方案

市场背景

半导体硅外延、先进逻辑芯片、3D存储薄膜、光伏TOPCon多晶硅产业持续迭代升级，电子级三氯硅烷(TCS，SiHCl₃)既是改良西门子法制备高纯多晶硅的核心硅源，也是硅外延CVD薄膜沉积关键前驱体。当下行业纯度管控标准提升至6N-7N，半导体外延制程更是要求7N超高纯等级；氯硅烷同系物、碳杂质、溶解气体等杂质普遍需控制至ppb级，工艺需管控至ppt超痕量区间。

传统实验室离线取样检测存在明显短板：检测周期长、数据反馈滞后，取样转运过程尤易混入空气与水汽，诱发TCS水解；人工频繁拆装取样接头还存在介质泄漏、起火等安全风险。一旦原料杂质超标，会批量产出缺陷硅棒、报废晶圆，无法匹配现代化产线连续实时质控需求。

针对TCS高腐蚀、易水解、低沸点高挥发、高危液态介质特性，云必科技推出搭载专利液体高效气化装置的在线气相色谱分析系统，一站式解决液态TCS稳定气化、全程惰性密闭取样监测、分析环节安全管控等核心痛点，现已成为多晶硅、半导体特气产线主流标准化质控设备。

传统离线VS 在线分析

1、传统离线检测三大短板

• 数据滞后，易致批量损失

实验室制样、完整分析流程长达数小时，精馏塔、还原炉、外延供气管道杂质超标后无法第一时间预警。不合格TCS持续送入还原炉、硅外延腔体，会生成存在晶体缺陷的多晶硅棒，后续加工得到的硅片将出现电阻率漂移、晶格缺陷等问题，给企业带来大额报废损失。

• 样品水解失真，数据偏差大

人工取样、转运全过程难以彻底隔绝微量水汽与空气，TCS遇水快速水解，消耗待测样品，生成二氧化硅固体颗粒、腐蚀性HCl酸雾并释放氢气；水解产生的氢气会干扰便携式氢气传感器读数，无法区分原料原生氢气与水解副产氢气。 同时TCS尤易吸附在未钝化取样管壁，常温泄压后介质易冷凝积液形成气液两相，双重干扰下组分定量偏差明显，实验室数据无法代表管线内TCS真实纯度水平。

• 人工操作风险高，安全隐患突出

离线检测需要反复拆装取样接头，TCS蒸气爆炸区间非常宽(1.2-90.5vol%)，微量泄漏即可形成爆炸性混合气，接触静电、高温、明火就会引燃，燃烧产生的硅烟兼具毒性与强腐蚀性。高频人工操作大幅提升火灾、化学灼伤、人员中毒的安全隐患。

2、在线分析核心价值

设备采用旁路取样对接TCS工艺主管，全程惰性密闭流路隔绝氧气、水汽，实现7×24小时不间断实时监测；杂质超标自动触发分级声光报警，大幅改善离线检测数据滞后、结果失真、人工高危操作三大行业痛点，适配特气精馏、钢瓶充装、硅外延供气、多晶硅还原全流程连续质控场景。

行业痛点和核心需求

1、三氯硅烷检测行业痛点

• 遇水水解，污染设备、干扰检测

TCS接触ppm级水分即刻水解，生成固态硅氧聚合物、腐蚀性HCl与氢气；硅质固体颗粒尤易堵塞色谱阀件、毛细管、色谱柱，造成基线持续漂移、检测器不可逆损伤。水解生成的强腐蚀性HCl会快速老化普通碳钢管路、常规橡胶密封件；副产氢气还会干扰，无法区分原料原生氢与水解生成氢。

• 低沸点高挥发，易气液共存损坏元件

TCS标准沸点31.8℃，20℃饱和蒸气压高达65.8kPa，常温下尤易挥发；管路温度小幅波动就会出现冷凝积液、气液分层。液态TCS直接冲入高温检测器会瞬间汽化膨胀，造成仪器损伤；未钝化金属管壁会吸附TCS，样品切换时色谱峰拖尾严重，零点恢复缓慢，检测重复性差。

• 蒸气燃爆风险高，泄漏易起火

TCS闪点-28℃，蒸气相对密度4.7，易在地沟、低洼区域积聚，远距离传导至点火源；管路微量泄漏会形成爆炸性混合气，遇静电、高温、明火即可燃烧；若发生大量液态介质泄漏，液体接触空气可自发起火，燃烧生成的白色硅粉尘会堵塞节流件、过滤器，造成整套取样气路失效。因此整套分析设备必须采用高气密结构，搭配全程无氧惰性保护设计。

• 高温歧化分解，改变组分

常温下TCS性质稳定，局部温度超过150℃会发生歧化反应，生成单质硅、四氯化硅与氢气；管路局部过热、气化单元温控不均会破坏样品原始组分，析出的硅沉积物永久污染色谱柱、检测器等核心部件，整套流路必须全域均匀精准恒温，杜绝局部高温热点。

• 多类杂质管控严，离线定量困难

微量甲基有机杂质、HCDS(六氯乙硅烷)等高沸氯硅烷、氧氮碳氧化物、氢气、游离HCl，会分别诱发多晶硅结晶缺陷、硅外延薄膜针孔、层错、沉积速率异常；传统离线取样过程会持续引入外界水汽、空气、容器残留有机杂质多重干扰，难以稳定实现ppb级超痕量杂质精准定量。

2、核心需求

• 多组分同步精准定量

可同步检测TCS主含量、DCS(二氯二氢硅)、STC(四氯化硅)、HCDS(六氯乙硅烷)等同系氯硅烷、游离HCl、永久气体、总碳、微量氢，搭配独立水分检测模块，全覆盖电子级TCS质控指标。

• 全域精准恒温管控

全流程流路一体化伴热控温，平衡管路温差，避免介质冷凝积液与TCS高温歧化，完整保留样品真实组分，保障检测数据无偏差。

• 气密钝化防腐流路

整套介质接触流路采用钝化防腐一体化设计，可有效阻隔外界水汽与空气渗入，减弱管壁吸附造成的色谱峰拖尾现象，保障设备长期运行基线稳定。

• 多级预处理安全防护

集成除尘、稳压、气液分离等功能单元，拦截水解、歧化产生的硅固体颗粒，稳定样气工况；配套尾气处理，降低腐蚀、起火风险，延长核心部件使用寿命。

• 全自动智能数据管控

全程无需人工现场取样，支持自定义检测周期；数据实时对接厂区DCS/MES，超标声光预警，本地存储谱图与趋势曲线，满足质量追溯与工艺优化要求。

解决方案—三氯硅烷全流程智能化在线分析系统

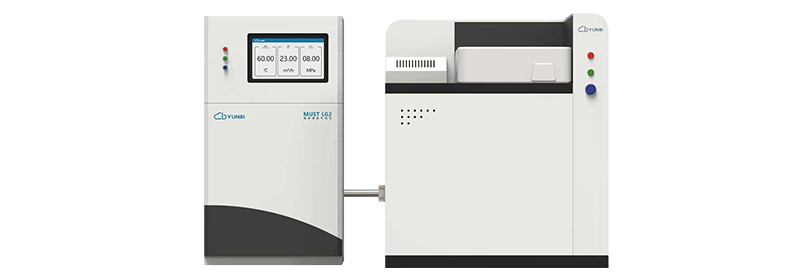

针对TCS易低温液化、遇水剧烈水解、蒸气燃爆风险高、高温易歧化、微量杂质管控严苛等检测难点，本系统以在线气相色谱分析系统为核心，搭配专利MUST LG2液体高效气化装置成套使用，实现液态TCS全程无损耗、稳定精准在线监测。

七大硬核核心优势：

• 专利液体高效气化装置(成功落地应用)

搭载专属分段温控气化系统，可根据储罐、精馏、供气等不同现场工况灵活调节气化温度，实现液态TCS瞬时、均匀、完全气化，无液滴残留、无二次液化、无组分分馏，从源头规避液态介质冲击检测器，保障组分定量稳定可靠。

• 专业设计的钢瓶液体进样

采用特殊设计的氦气加压进样方式，确保表压接近于零的液体平稳、无污染的进入分析管路；同时支持钢瓶安全无风险更换和管路的高效置换。

• 全管路均匀伴热精准恒温

结合TCS沸点、歧化临界温度定制全域伴热方案，取样管线、气化单元、进样阀、色谱柱箱同步恒温管控；低温区间抑制介质冷凝积液，高温区间规避局部热点引发歧化反应，完整保留样品原始组分，保证检测数据不失真。

• 全流程钝化气密防腐气路

整套介质接触气路采用钝化防腐气密结构，可阻隔空气与水汽侵入，有效减轻管壁吸附引发的色谱峰拖尾，长期运行基线稳定，能够持续耐受水解产生氯化氢的腐蚀作用。

• 一体化多级预处理净化模块

集成精密除尘、稳压稳流、气液分离、惰性预吹扫多功能单元，高效拦截水解、歧化反应生成的硅固体颗粒，阻隔外界水汽、粉尘杂质进入分析单元；提前稳定样气压力与流量，大大降低阀件、色谱柱堵塞概率，延长核心部件运维周期。

• 全天候全自动无人值守运行

支持自定义5-60分钟循环检测周期，适配TCS精馏提纯、成品充装、多晶硅还原供气、半导体外延供气全连续化产线；无需人员现场拆装取样接头，大幅减少高危人工操作频次，降低长期运维人工成本。

• 智能数据联动与分级预警体系

实时监测TCS主含量、DCS(二氯二氢硅)、STC(四氯化硅)、HCDS(六氯乙硅烷)、氢气、碳杂质、永久气体浓度，配套独立水分检测模块同步采集微量水分数据；监测数据同步上传工厂DCS/MES系统，杂质超标自动触发多级声光报警；设备本地完整存储历史谱图、浓度趋势曲线，支持数据导出、曲线回看，满足行业质量追溯、工艺优化及审核要求。

拓展适配性

本套在线气相色谱系统搭配自研液体高效气化装置，通用适配常温常压液态硅基电子特气：三氯硅烷、丙硅烷、四氯化硅、六氯乙硅烷、三甲基硅烷等；可覆盖精馏塔、原料储罐、钢瓶充装车间、多晶硅还原供气、半导体CVD外延供气多场景连续质控，广泛应用于高纯硅基特气制造、光伏多晶硅、先进半导体薄膜工艺上下游。

落地应用案例

该在线气相色谱成套系统已批量落地国内多家头部电子级三氯硅烷纯化企业、大型光伏多晶硅生产基地及半导体硅外延材料厂商，可长期稳定完成TCS主含量、DCS/STC/HCDS氯硅烷同系物、总碳、溶解气体等组分精准定量；可有效替代传统离线实验室检测模式，缓解数据滞后问题，消除人工取样拆装带来的介质泄漏、燃爆安全隐患，规避原料杂质超标引发的硅棒、晶圆批量报废损失，降低产线安全管控压力，现已成为硅基特气行业主流标准化在线质控设备。

合作联系

随着半导体、光伏产业快速迭代升级，行业对电子级三氯硅烷的纯度标准、产线实时安全管控要求持续提高，一套稳定可靠的在线监测系统，是企业稳定产品良率、落实安全生产规范的关键配套设备。

针对TCS精馏、储罐存储、外延供气、多晶硅还原等各类现场工况，云必科技可提供定制化在线分析成套系统与全周期落地运维服务；除三氯硅烷监测设备外，还可配套硅烷、乙硅烷、六氯乙硅烷等全系列硅系特气在线检测方案，一站式解决企业多介质产线实时质控需求。

如需工况定制方案、全流程运维服务，欢迎致电咨询：021-34686537，期待与各大特气、光伏、半导体企业携手共建高标准特气质控体系。
