电子特气 | 光纤级四氯化硅智能化在线全流程分析解决方案

市场背景

随着AI大模型算力集群规模化落地、全国算力骨干网持续升级、800G/1.6T高速光模块迭代及跨洋海底光缆、超大型数据中心互联建设提速，全球高端光纤行业进入持续扩产周期。国内长飞、亨通、烽火等头部企业持续扩产OVD、VAD、MCVD光纤预制棒产能，G.654.E超低损耗光纤、多芯光纤等高端产品实现规模化量产。作为光纤预制棒唯一核心硅源，光纤级高纯四氯化硅行业呈现明显的供需分化：普通工业级产品产能富余，而适配超低损耗光纤的超高纯精制四氯化硅，受提纯工艺壁垒与长周期客户认证限制，有效供给持续紧张，长期存在供给缺口。

光纤预制棒核心生产依赖四氯化硅气相沉积工艺，高纯四氯化硅蒸气与氧气经高温氧化反应生成二氧化硅微粒，逐层沉积制成光纤母棒。原料纯度直接影响预制棒的折射率均匀性与内部洁净度，从根本上决定光纤通信波段的传输损耗、长期运行稳定性及成品良品率，是高端光网络建设不可或缺的核心前驱原材料。其中，各类氯硅烷同系杂质、羟基、痕量金属是制约高端光纤量产的三大核心杂质体系：原料中残留的无机、有机氯硅烷杂质会破坏预制棒气相沉积均匀性，造成层错、气泡、折射率紊乱等结构性缺陷；羟基杂质会形成典型水峰损耗，直接拉高光纤通信波段衰减；铁、钠、铬等痕量金属离子则会形成永久性光散射缺陷。以上杂质任意一项超标，都会导致预制棒品质不达标，造成整批次产品报废，给企业带来巨大的原料、能耗与产能损失。

当前高端算力场景持续收紧光纤损耗指标，倒逼四氯化硅提纯工艺升级至超高纯等级，杂质管控下沉至超痕量区间。同时头部预制棒产线7×24小时连续化生产，对原料杂质实时监测、异常快速预警形成刚性需求。但传统离线取样送检模式短板突出：检测全流程耗时数小时，无法实现工艺实时预警；人工开盖取样、转运无法隔绝水汽空气，四氯化硅尤易水解生成羟基、硅颗粒与腐蚀性介质，导致检测数据严重失真，无法反映管线真实工况；即便单次取样可分装多份样品，样品存放过程持续水解变质，多指标检测存在时序偏差，数据一致性差、误差叠加，难以实现全指标同源溯源归档；高频人工拆装取样作业，还存在介质喷溅、化学灼伤、泄漏腐蚀等重大安全隐患，完全无法适配高端光纤连续化、高品质、安全化生产需求。

针对光纤级四氯化硅强腐蚀、易水解、易挥发的理化特性与行业质控痛点，云必科技推出全流程智能化成套监测方案，集成在线气相色谱分析系统、金属杂质全自动取样系统、在线红外分析系统、定制专用密闭取样器四大核心单元。整套系统实现物料全程惰性密闭防护、稳定气化、多维度杂质同步监测与安全合规取样，一站式解决传统检测数据滞后、结果失真、溯源困难、高危作业等行业难题，全面适配光纤预制棒制造、四氯化硅精馏提纯、高纯钢瓶充装全流程质控，成为光通信上游高纯原料标准化智能质控解决方案。

传统离线VS在线分析

1、传统离线检测四大短板

• 检测数据滞后，无法实现前置质控

传统离线取样、前处理、实验室分析全程耗时数小时，滞后于精馏、预制棒供气7×24小时连续生产节奏。管线内氯硅烷、羟基、金属杂质超标时无法实时预警，不合格原料持续进入沉积工序，会造成预制棒光散射、红外吸收缺陷，导致整批产品损耗超标报废，大幅增加原料与能耗成本。且离线检测仅能事后追溯，无法快速定位工艺异常，难以满足产线动态前置质控需求。

• 取样易水解，检测数据失真

四氯化硅水汽敏感度尤高，需全程密闭取样。传统人工敞口取样、转运过程易接触水汽与车间粉尘，物料快速水解生成二氧化硅颗粒、氯化氢及次生羟基杂质，改变原料原始组分。次生杂质与外源污染会干扰气相、红外、金属检测精度，导致实验室数据无法真实反映管线物料本底品质，失去质检判定价值。

• 样品稳定性差，无法同步同源溯源

即便单次敞口采集多样品，四氯化硅静置过程中仍会持续吸水水解、组分衰减，无法长期保存。离线模式下三类核心指标需错峰制样送检，检测数据存在时序偏差，无法对应同一工况物料，数据一致性差、误差叠加，难以实现同源同步质控与完整溯源，无法满足高端客户审厂要求。

• 人工取样风险高，安全隐患突出

四氯化硅兼具强腐蚀性、高挥发性，水解产生的氯化氢危害尤大。人工频繁拆装接头、敞口取样，易出现物料喷溅、挥发积聚，引发化学灼伤、呼吸道中毒等安全事故。同时人工操作易带入外源杂质，进一步加剧检测误差，形成安全、质控双重隐患。

2、云必成套在线分析核心价值

整套智能检测系统旁路对接工艺主管，集成在线气相色谱分析系统、金属杂质全自动取样系统、在线红外分析系统、定制专用密闭取样器四大核心单元。设备采用全域钝化密闭结构与惰性气体全程防护，统一采集液相原料并配套专用气化装置，适配现场实际工况。金属杂质采用(全自动密闭取样+超净前处理+ICP-MS分析)闭环模式，从源头杜绝外源污染。系统支持7×24小时全自动不间断监测，指标超标自动声光报警，全程无需人工敞口干预，适配解决离线检测数据滞后、样品失真、溯源困难、高危作业四大痛点，适配四氯化硅精馏、钢瓶充装、预制棒供气全流程智能化质控需求。

行业痛点和核心需求

1、光纤级四氯化硅检测行业痛点

• 物料易水解，检测数据易失真

四氯化硅对水汽尤其敏感，接触微量水分即发生水解反应，生成二氧化硅固体颗粒、腐蚀性氯化氢与次生羟基杂质。固体微粒易堵塞色谱阀组、红外氟化钙流通池，造成基线漂移、设备损伤；水解产生的羟基会直接干扰红外透过率检测，无法区分原料原生缺陷与后天水解杂质，导致气相、红外两大核心检测指标同步失真，无法真实判定原料品质。

• 介质气液分相，精度低易损设备

四氯化硅沸点低、挥发性强，现场管路温度小幅波动即出现冷凝积液、气液分层现象。未完全气化的液态介质易冲击精密检测元件，造成设备损耗；普通管路内壁易吸附物料组分，引发色谱峰拖尾、基线不稳、零点恢复缓慢等问题，难以满足高纯原料高精度、高重复性的检测要求。

• 管路腐蚀析出，干扰金属检测

水解生成的氯化氢具备强腐蚀性，长期侵蚀普通管路、密封配件，造成金属离子剥落混入样品，导致ICP-MS金属检测结果虚高。外源金属污染无法区分原料本底杂质与现场次生杂质，严重干扰高端光纤原料痕量金属管控，直接影响预制棒损耗指标与产品稳定性。

• 离线检测局限大，数据一致性差

光纤级四氯化硅需同步管控氯硅烷同系杂质、痕量金属、红外相对透过率三大核心指标，是高端光纤量产的关键质控依据。传统离线检测依靠样品存放、错峰制样完成多项目检测，受样品水解、组分衰减、时序偏差影响，不同指标数据无法对应同一生产工况，数据偏差叠加，难以实现同批次原料全指标同源溯源，无法满足高端客户出厂审核与审厂要求。

• 专用取样设备缺失，安全合规性不足

高纯四氯化硅取样需全程惰性密闭、真空置换防护，杜绝水汽侵入。市面通用简易取样器具无氦气吹扫、密闭回收、防喷溅结构，人工取样尤易进水水解、物料外泄，不仅导致留样、复检样品失真失效，还存在喷溅灼伤、腐蚀泄漏的安全隐患，无法满足标准化、合规化质检作业需求。

2、产线核心质控需求

• 氯硅烷杂质在线精准定量管控

依托在线气相色谱分析系统，采用全程液相取样+专用稳定气化结构，精准监测各类有机、无机氯硅烷同系杂质，通过杂质总量核算原料主体纯度，实现ppb级超高精度实时监测与杂质异常预警，适配精馏工艺微调与稳态生产管控。

• 痕量金属无外源污染精准检测

通过金属杂质全自动取样系统实现现场全程氦气密闭取样，隔绝空气、水汽、车间粉尘与管路外源金属污染，搭配实验室百级超净前处理与ICP-MS分析，从源头规避检测干扰，精准检出原料自带痕量金属杂质，真实还原原料本底品质，满足高端光纤超高纯质控标准。

• 红外透过率实时原位监测

搭载在线红外分析系统，配备氟化钙防腐流通池，全覆盖核心特征波段，实时捕捉羟基、碳氢、氯化氢等缺陷杂质的吸收信号，自动输出红外相对透过率数据，精准判定原料洁净等级，从源头规避高损耗预制棒产出。

• 标准化密闭留样与送检保障

配套定制专用密闭取样器，集成真空置换、双通道氦气吹扫、防喷溅泄压、密闭废液回收功能，全程隔绝水汽与空气，可稳定完成现场合规留样与第三方送检取样，保障留样样品真实、有效、可追溯。

• 恒温钝化流路，稳定检测基线

整套取样、气化、检测管路采用一体化恒温伴热+高纯钝化处理，彻底杜绝介质冷凝、气液分层与管壁吸附问题，抑制水解反应发生，保障气相、红外设备长期基线稳定、数据精准可靠。

• 全链路智能数据溯源归档

设备支持全自动无人监测，数据可实时对接厂区DCS/MES系统，本地长期存储色谱谱图、红外曲线、取样台账、留样记录，实现生产工艺优化、出厂质检、客户审厂全流程数据溯源，支撑光纤产线智能化、合规化生产。

解决方案—光纤级四氯化硅全流程智能化成套分析系统

针对光纤级四氯化硅易水解、低沸点易挥发、强腐蚀、多指标严苛管控的理化特性，以及超低损耗光纤高纯原料的生产质控难点，云必科技推出一体化智能成套监测方案。系统全面适配光纤原料质控要求，覆盖氯硅烷同系杂质、痕量金属、红外相对透过率全维度检测场景，搭配标准化密闭取样单元，实现液态四氯化硅全流程无失真、安全化、合规化在线监测。

1、四大核心检测单元功能介绍

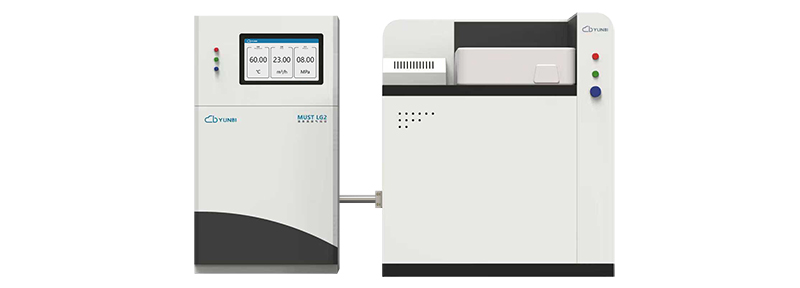

单元1：在线气相色谱分析系统(氯硅烷杂质实时监测)

搭载专利MUST LG2液体高效气化装置，采用分段式精准温控气化结构，可适配精馏塔、成品储罐、预制棒供气管道等多类生产工况。设备统一采集液相四氯化硅样品，实现介质瞬时、均匀、完全气化，无液滴残留、无组分分馏，最大程度保留物料原始组分，保障进样真实可靠。

• 检测组分

精准测定二氯硅烷、三氯氢硅、甲基二氯硅烷等氯硅烷杂质，通过杂质总量核算四氯化硅主体纯度；

• 性能优势

全域伴热钝化流路，有效抑制介质冷凝与管壁组分吸附，稳定实现ppb级高精度定量分析。支持5-60分钟自定义循环检测，全程全自动无人值守，杂质超标可触发分级声光预警，监测数据可直接作为原料出厂质检原始依据。

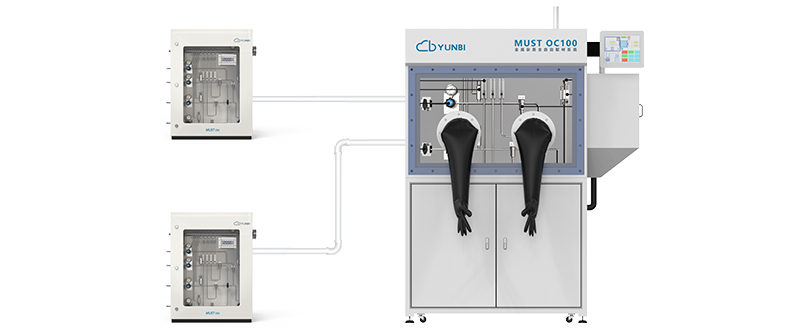

单元2：金属杂质全自动取样系统(配套实验室ICP-MS检测金属杂质)

采用标准化全密闭取样结构，全程高纯氦气惰性防护，有效隔绝空气、水汽、车间粉尘，从源头杜绝外源杂质侵入样品，避免检测结果失真，精准还原原料真实金属本底水平。

• 检测流程

工艺旁路液相分流→多路高纯氦气吹扫置换管路杂质→密闭定量取样→密封转运超净实验室；样品在百级超净环境完成挥发、酸溶消解前处理后上机ICP-MS检测；

• 检测组分

可精准检出钙、铁、钠、铬等光纤生产重点管控金属杂质，完全满足高端光纤原料金属杂质管控指标。

单元3：在线红外分析系统(红外相对透过率实时监测)

搭载氟化钙防腐流通池，检测精度与分辨率适配行业质控标准，全线管路恒温伴热，彻底杜绝介质冷凝问题。设备旁路对接产线，实现液态四氯化硅不间断原位在线监测。

• 监测原理

精准捕捉羟基、芳香碳氢、脂肪碳氢、氯化氢特征吸收峰，自动计算并输出各波段红外相对透过率数据；

• 应用价值

实时判定原料洁净度，提前预判光纤传输损耗缺陷，数据异常可联动精馏工艺调整，从原料端规避预制棒批量报废风险，是高端光纤四氯化硅生产的核心质控设备。

单元4：定制专用密闭取样器

采用全密闭惰性取样结构，专为高危腐蚀性液态介质设计，适配现场安全合规取样作业。

• 结构优势

高纯钝化不锈钢腔体，集成双通道氦气吹扫、真空置换、防喷溅泄压、密闭废液回收功能，可实现精准定量、安全无泄漏取样；

• 场景价值

适配精馏装置、钢瓶充装工位留样与第三方送检作业，全程隔绝水汽空气，杜绝样品水解失真。完整留存取样台账，满足生产归档、第三方复检与客户审厂资料留存需求。

2、成套系统七大硬核核心优势

• 专利高效气化技术，杜绝组分分馏失真

采用分段精准温控气化工艺，实现液态四氯化硅瞬时均匀完全气化，避免液滴冲击气相、红外精密元件，完整保留物料原始组分，保障长期检测数据稳定、无偏差。

• 四单元一体化协同，全维度覆盖出厂质控

单套系统集成氯硅烷杂质在线监测、金属杂质全自动密闭取样、红外透过率实时分析、标准化密闭留样四大功能，同一工况同源取样，样品一致性高，一站式覆盖光纤级四氯化硅全部出厂质控指标。

• 全域恒温伴热管控，抑制水解保障检测真值

取样管路、气化模块、红外流通池、进样阀一体化恒温控温，消除常温气液分层、低温积液问题，有效抑制物料水解，减少羟基、硅质颗粒物生成，规避红外透过率虚低、色谱峰形畸变等检测异常。

• 全管路高纯钝化防腐，杜绝外源金属干扰

所有介质接触部件均采用高纯钝化处理，耐受氯化氢长期腐蚀，杜绝管路金属剥落污染样品，确保金属检测结果真实反映原料本底杂质含量。

• 多级预处理净化防护，降低运维压力保障连续生产

集成精密除尘、稳压稳流、惰性预吹扫、尾气无害化处理模块，有效拦截水解生成的硅质固体颗粒，稳定样气压力流量，大幅降低色谱柱、红外流通池堵塞故障，减少设备停机维保频次。

• 全自动无人值守，规避高危人工取样作业

气相、红外设备自动循环监测，金属取样、留样仅需简易阀门操作，无需频繁拆装高危取样接头，从源头降低化学灼伤、腐蚀中毒等安全风险，节约人工运维成本。

• 全链路智能溯源，适配工艺迭代与合规核查

杂质浓度、红外光谱等数据可实时上传厂区DCS、MES系统，本地永久存储色谱谱图、红外曲线、取样台账、留样记录，完整支撑出厂质检、工艺优化、客户审厂全流程溯源核查。

3、拓展适配场景

本套全流程智能化成套分析系统主打光纤级高纯四氯化硅全维度在线质控，可同步监测体系内三氯氢硅、二氯二氢硅等伴生杂质，全面覆盖光通信产业链核心质控点位，适配多场景连续在线监测需求：

• 光纤级四氯化硅精馏提纯塔工艺实时在线监测，助力精馏工艺微调与稳态控制；

• 高纯原料储罐、钢瓶充装工位在线检测与标准化密闭留样，保障成品仓储、充装环节品质可控；

• OVD、VAD、MCVD主流工艺预制棒供气管路全天候连续质控，从源头规避预制棒损耗超标问题；

• 光纤原料入厂复检、成品出厂全指标同步检测，满足生产合规质控与批次溯源需求。

落地应用案例

云必科技高纯四氯化硅在线智能成套分析系统，已实现市场化批量落地，成功应用于多家高纯电子级四氯化硅精制企业、高端硅基新材料生产基地。整套方案严格对标国标检测规范，适配超高纯原料严苛的质控标准，有效解决传统离线检测数据滞后、样品水解失真、多指标溯源困难、高危人工取样等行业痛点，精准保障高纯物料品质稳定性与生产合规性。

合作联系

随着算力网络、高端光网络规模化建设，高端超低损耗光纤预制棒需求持续攀升。行业对四氯化硅原料纯度、在线实时质控、安全生产、出厂合规溯源的要求持续升级，一体化智能在线检测系统已成为光纤企业提质、降本、合规生产的关键配套。针对四氯化硅精馏提纯、储罐储料、钢瓶充装、预制棒供气等全工况场景，云必科技可提供定制化成套监测方案、现场安装调试、全周期运维一站式服务。除光纤级四氯化硅完整质控方案外，可同步适配三氯氢硅、二氯硅烷等硅基原料检测，全面覆盖光通信上游高纯原料全流程质控需求。

如需工况适配方案定制、设备技术对接及现场落地咨询，欢迎致电合作：021-34686537。云必科技期待与各大高纯特气、光纤预制棒、光通信材料企业携手共建标准化、智能化、合规化的高端光纤原料质控体系。
